Выбран раздел:     Покупателям > Каталог товаров > Ремни клиновые С(В) по ГОСТ 1284-89

Ремни клиновые. профиль C

ГОСТ 1284-89. Ремни клиновые - профиль С(В)

Ремни клиновые предназначены для приводов станков, промышленных установок и сельскохозяйственных машин. (еще называют их бесконечные клиновые ремни, или "клиновидные" ремни). Ремни российского производства должны соотвествовать ГОСТу 1284-89 "Клиновые приводные ремни нормальных сечений".
Ремнь состоит из несущего слоя на основе материалов из химических волокон (кордшнур, кордная ткань), резины и оберточной ткани, свулканизированных в одно изделие.
В качестве рабочих поверхностей клиновых ремней выступают его боковые поверхности/

Ремни  клиновые С размеры

Пример обозначения ремня (размеры)
Ремни клиновые C(в)-2360
где:
C - сечение 22х14 (мм)
2360 Lw - длина по расчетной (нейтральной) линии ремня в мм (Lw)
(у некоторых производителей - Lp)
в зависимости от производителя, длина клинового ремня может быть указана по внутренней длине (Li)


Lw (Lp) = Li + 56
Lа = Lw (Lp) + 32
угол клина ремня 40°
мин. диаметр шкива 180мм
ремни клиновые размеры
длина клинового ремня может быть указана в дюймах (Li) (по Li - внутренней поверхности клинового ремня)
Например, Ремень С122 где:
C - сечение ремня: 22х14 (мм)
122 - длина ремня по Li в дюймах
122 умножаем на 25,4 (1дюйм=25.4мм), что равно 3098.8мм = Li (внутренняя длина)
Lw= Li + 56 = 3098,8мм+56мм = 3154.8мм

Таким образом, Ремень С122 = Ремень C-3150 Lw (C-3100 Li)

Размеры клиновых ремней:

Z | ZX | A | AX | В | | ВX | С | D | SPZ | XPZ | SPA | XPA | SPB | XPB | SPC | XPC | профили ремней

наименование размер
b x h х длина , мм
добавить
в заказ
Ремень клиновой C(B) -1180 22 x 14 x 1180
Ремень клиновой C(B) -1250 22 x 14 x 1250
Ремень клиновой C(B) -1400 22 x 14 x 1400
Ремень клиновой C(B) -1450 22 x 14 x 1450
Ремень клиновой C(B) -1500 22 x 14 x 1500
Ремень клиновой C(B) -1600 22 x 14 x 1600
Ремень клиновой C(B) -1650 22 x 14 x 1650
Ремень клиновой C(B) -1700 22 x 14 x 1700
Ремень клиновой C(B) -1800 22 x 14 x 1800
Ремень клиновой С(В) -1900 22 x 14 x 1900
Ремень клиновой С(В) -2000 22 x 14 x 2000
Ремень клиновой С(В) -2120 22 x 14 x 2120
Ремень клиновой С(В) -2240 22 x 14 x 2240
Ремень клиновой С(В) -2360 22 x 14 x 2360
Ремень клиновой С(В) -2500 22 x 14 x 2500
Ремень клиновой С(В) -2650 22 x 14 x 2650
Ремень клиновой С(В) -2700 22 x 14 x 2700
Ремень клиновой С(В) -2800 22 x 14 x 2800
Ремень клиновой С(В) -3000 22 x 14 x 3000
Ремень клиновой С(В) -3150 22 x 14 x 3150
Ремень клиновой С(В) -3350 22 x 14 x 3350
Ремень клиновой С(В) -3550 22 x 14 x 3550
Ремень клиновой С(В) -3585 22 x 14 x 3585
Ремень клиновой С(В) -3750 22 x 14 x 3750
Ремень клиновой С(В) -4000 22 x 14 x 4000
Ремень клиновой С(В) -4250 22 x 14 x 4250
Ремень клиновой С(В) -4350 22 x 14 x 4350
Ремень клиновой С(В) -4500 22 x 14 x 4500
Ремень клиновой С(В) -4750 22 x 14 x 4750
Ремень клиновой С(В) -5000 22 x 14 x 5000
Ремень клиновой C(В) -5300 22 x 14 x 5300
Ремень клиновой C(В) -5600 22 x 14 x 5600
Ремень клиновой C(В) -6000 22 x 14 x 6000
Ремень клиновой C(В) -6300 22 x 14 x 6300
Ремень клиновой C(В) -6700 22 x 14 x 6700
Ремень клиновой C(В) -7100 22 x 14 x 7100
Ремень клиновой C(В) -7500 22 x 14 x 7500
Ремень клиновой C(В) -8000 22 x 14 x 8000
Ремень клиновой C(В) -9000 22 x 14 x 9000

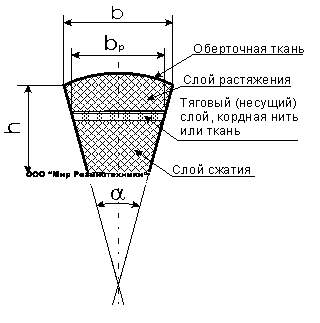

b - ширина ремня 17мм
bp - расчетная ширина ремня (на уровне нейтральной линии сечения)
h - толщина ремня 11мм
α- угол клина 40°
Lp (Lw) - длина клинового ремня по линии bp
Li - длина по внутренней части клинового ремня (по шкивам)
La - длина по наружней части ремня
ремни клиновые размеры в сечении

Таблица размеров клиновых ремней:

Z(0) |   А  |   B  | С(В) | D(Г) | SPZ | SPA | SPB | SPC |

Размеры клиновых ремней зубчатых:

AVX10 | AVX13 | ZX | AX | BX | XPZ | XPA | XPB | XPC

Передачу осуществляют одним или несколькими клиновыми ремнями. При установке сразу нескольких клиновых ремней на один шкив очень важно, чтобы клиновые ремни были одной длины, так называемые "калиброванные" ремни. Поэтому при запросе клиновых ремней указывайте, сколько клиновых ремней устанавливается на один шкив, и мы подберем для Вас ремни из одной партии.

Отпускаются от 1 шт. Ремни клиновые купить можно и в нашем магазине: ремни клиновые есть в наличии разных производителей, а соответствено и цены на ремни будут разные. Цены на ремни можете посмотреть в интернет-магазине, выбрать или подешевле, или более высококачественные ремни. Также вы можете приехать к нам в магазин РТИ и подобрать клиновой ремень по образцу. Мы рады предложить ремни как юридическим, так и физических лицам - в Петербурге или доставим ремни в любой город России.
